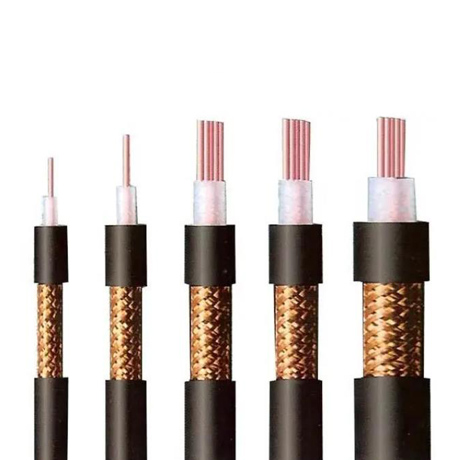

En tant que support de transmission clé pour la propulsion électrique des navires et les systèmes de régulation de vitesse à fréquence variable,Câbles marins à fréquence variableont une série de caractéristiques uniques qui sont différentes des câbles de navire ordinaires, se reflétant principalement dans d'excellentes performances électriques et capacités anti-interférences et d'excellentes propriétés mécaniques et adaptabilité environnementale.
Tolérance aux impulsions haute tension : l'onde PWM (modulation de largeur d'impulsion) émise par l'onduleur contient des harmoniques de haut ordre à front montant abrupt, qui produiront des pics de tension d'impulsion extrêmement élevés (jusqu'à 2 à 3 fois la tension de fonctionnement) et de fortes interférences électromagnétiques. Le matériau isolant et la conception structurelle decâbles marins à fréquence variabledoit être capable de résister à l'impact répété à long terme de telles impulsions à haute fréquence et à haute tension pour éviter un vieillissement accéléré ou même une rupture de l'isolation.
Structure à triple blindage : c’est sa caractéristique principale. Habituellement, une triple structure de « blindage de phase + blindage total + blindage tressé en fil de cuivre étamé » est adoptée. Le blindage de phase (généralement une couche semi-conductrice enveloppante/extrudée à l'extérieur de chaque conducteur de phase) supprime efficacement les interférences interphases ; un blindage total (ruban composite aluminium-plastique ou autres matériaux) assure un blindage électromagnétique global ; la couche externe de blindage tressé en fil de cuivre étamé à haute couverture améliore la capacité à résister aux interférences électromagnétiques externes et aux décharges électrostatiques, et minimise le rayonnement électromagnétique (EMI/RFI) et l'interférence du signal des harmoniques haute fréquence avec l'équipement environnant.
Faible impédance de transmission et structure symétrique : une structure symétrique triphasée à trois fils ou triphasée à quatre fils (avec fil PE) est adoptée, et le pas de torsion du conducteur est optimisé pour assurer l'équilibre de la capacité et de l'inductance distribuées de chaque phase, réduire l'atténuation et la distorsion pendant la transmission et assurer la stabilité et la précision de la transmission du signal.
Haute flexibilité et résistance à la flexion : s'adaptant à l'espace étroit et à l'environnement de vibrations fréquentes à bord, le conducteur souple spécialement conçu (fil de cuivre fin ou fil de cuivre ultra-fin torsadé) et le matériau d'isolation/gaine élastique spécialement formulé donnentCâbles marins à fréquence variableexcellente flexibilité et performances de flexion répétées, faciles à poser et à réparer.
Résistance aux huiles et aux solvants chimiques : les matériaux de gaine (tels que le PVC spécialement formulé, les polyoléfines/TPE ignifuges à faible dégagement de fumée sans halogène, etc.) doivent être capables de résister à l'érosion du mazout, de l'huile lubrifiante, du liquide de refroidissement et d'autres huiles et solvants chimiques couramment trouvés dans les environnements des navires.
Résistance à la température, ignifuge et protection contre l'incendie : le niveau de température de fonctionnement est élevé (par exemple 90 °C). Les matériaux d'isolation et de gaine doivent répondre aux normes strictes en matière d'ignifugation marine (telles que la norme CEI 60332-3, test de combustion groupée) tout en répondant aux exigences de résistance à la température. Certains nécessitent des propriétés à faible dégagement de fumée sans halogène (LSZH), qui libèrent moins de gaz corrosifs et peu de fumée pendant la combustion pour garantir la sécurité de l'évacuation du personnel.
Résistance à la traction et à l'usure : La gaine renforcée ou les éléments de traction intégrés (tels que le fil aramide) améliorent la résistance à la traction et à l'usure du câble et s'adaptent aux exigences d'installation telles que le levage et le remorquage.
Humidité et étanchéité : la conception structurelle (telle que le remplissage, l'emballage, etc.) et la sélection des matériaux répondent à la résistance aux environnements humides et aux brouillards salins, et certaines nécessitent des structures longitudinales bloquant l'eau.
Certification stricte et garantie de fiabilité :
Certification de société de classification : il doit passer le test d'approbation de type des principales sociétés de classification mondiales (telles que CCS, DNV-GL, LR, ABS, BV, etc.) pour répondre à leurs exigences complètes et strictes en matière de matériaux, de structures, de propriétés électriques, d'ignifugation, de résistance au feu, sans halogène et à faible dégagement de fumée.
Matériaux et processus de haute qualité : il utilise des conducteurs de haute qualité (généralement étamés pour éviter l'oxydation), une isolation spéciale avec des performances stables (telle que la polyoléfine réticulée XLPO) et des matériaux de gaine qui répondent aux réglementations des navires, et dispose d'excellents processus de fabrication pour garantir un fonctionnement stable à long terme dans des conditions de travail complexes et difficiles des navires.
Les câbles marins à fréquence variable fournissent des solutions de transmission de puissance et de contrôle de signal sûres, fiables et efficaces pour les systèmes de conversion de fréquence des navires grâce à leur structure de blindage électrique soigneusement conçue, leurs excellentes propriétés matérielles et mécaniques et leurs normes de certification strictes, garantissant le fonctionnement sûr et stable des systèmes électriques des navires.
